LED投光器：配光・取り付け・実用性能の比較
カタログは問い合わせの助けとし、計算やモデル資料の代わりにはしません。日本の工事では保守と対象外への漏れ光も検討します。取付け、用途、配光を調べてから価格を比較します。同じ電力でも運動場、外壁、駐車場で支持部、制御、光学系が異なります。まず光を届ける場所との関係を定めます。
LED投光器の選び方
型番を確定する前に予定用途と取付け・配光を比較します。投光器は対象や面へ向けて照射できます。公園、広場、外壁、スポーツ施設向けでも、その場所に対応する保護と光学系が必要です。
入力電圧
一つのモデルが全電圧に対応するとは考えません。110–120VAC、220–240VAC、AC/DC12V–60Vは別仕様です。日本では国名一覧ではなく、実際の供給電源に合わせます。回路と表示の周波数、電圧、電流種別を照合します。
光束
ルーメンで表す光束とともに消費電力・配光を比較します。その数値だけで明るさ感や有効照度は分かりません。向きや分布が変われば、光束が増えても必要な場所の光が増えるとは限りません。
消費電力
ワット数は受ける光でなく消費電力です。10W〜1000Wの製品群や、3-5メートルで10W-50ワットという例だけでは設計できません。検討する 500W投光器 を高所に設置するなら、配光、支持、保守経路も確認します。
配光角
広さだけでなく、必要照度、向き、距離で配光角を選びます。カタログ例は3°〜140°です。狭角で樹木や外壁の細部を強調できます。別の形状には120°や70*140°などの広い配光も、実際の分布を確認して検討します。
色温度
カタログの選択肢を区別するため、 相関色温度 を白色の見え方として捉えます。次の仕様を比較できます。
- 3000K：暖かい白で、黄色味があります。
- 4000K-4500K：中間的な白。太陽光のすべての変化を表すわけではありません。
- 5500k-6500k：冷たい白で、青みがあります。
光学系と照射方向の組合せを確認します。具体的な環境と取付けに適合する型番なら、屋内や屋外で使えます。
既存設備と予定結果を確認して、メタルハライドや高圧ナトリウムからLEDへの交換を検討できます。
放電灯と比較する際、固体発光でも熱が出て管理が必要なことを考慮します。廃棄時の電子部品と材料も含め、環境負荷がない器具とは表現できません。
LED投光器の特徴と利点
比較する 投光器の配光角 は、作業面に応じて狭角、広角、非対称を選びます。120–180°でも光害が少ないとは限らず、分布、遮光、向きを合わせて対象外の光を抑えます。
同じ条件で器具全体の電力と光束を比較し、時間設定、制御、交換対象を考慮します。100–150lm/Wを現在の市場限界とは扱いません。効率の例であり、80%削減を自動的に証明もしません。
表示の50,000時間は光束維持基準と熱条件を確認して評価します。従来ランプすべての二倍の寿命とは読みません。2013年から7年超動作した一台の話は原資料の逸話で、全製品群へ一般化できません。
必要とする 即時点灯は、制御と器具全体の応答を確認します。LED光源自体は放電ランプ特有の暖機を必要としません。
温度、電流、試験資料を求め、光束低下と他部品の故障を区別します。例の3,000時間で1%、10,000時間で3%という損失をすべてのLEDへ当てはめません。
設計上交換できる部品と、保護性能を維持する方法を確認します。外装を別の光源で再利用するなら、完成した全体を見直します。手順を知らずに修理可能とは判断しません。
LED投光器の製品群
各モデルで使える機能を確認するため、 LED投光器メーカーへ相談します。光電センサー、調光、モジュール構造を一台で兼ねる場合もあり、商品上の分類は互いを排除しません。
屋外向け： スポーツ施設用投光器
配光が合えばモジュール形をテニス、バスケットボール、サッカーなどの広い面に検討できます。形式だけで保守しやすいとせず、アクセス、放熱、実際の交換を確認します。個別モジュールの向きを変えられる設計もあります。原資料は50W、100W、250W単位を組み合わせ、1000W、1500W、2000Wまでの器具を示します。
低電圧LED投光器
鉱山、給油所、石油化学施設は、必要な防爆性能も含め専用選定が必要です。110Vや220Vより低い電圧だけで水中の安全やこれらの場所への適合は証明できません。電源と表示を一致させ、仕様を交換可能とは扱いません。例に挙げる 低電圧投光器 にはACまたはDCの12V、24V、36V、48V、60Vがあります。
スタジアム・サッカー場向け250W-2000W高光束LED投光器
50W-600W商業用屋外LED投光器
50W-200W屋外用ソーラーLED投光器
DOBと電源一体形：型番を確認する
DOBは販売地域から品質を判断せず、試験、保守、保護、性能で評価します。原文の220–240VACと力率0.5–0.6は例であり、技術全体を表しません。DOBは電子回路がないという意味ではありません。Driver on Boardは、LEDと同じ基板や近い構成に電源回路を統合する方式です。
DOB LED投光器
修理の可否と保証手順を確認します。部品統合で小型化できても、総費用が安いことや故障が多いことはそれだけでは示せません。器具資料で温度、絶縁、フリッカー、電気特性を確認します。商用電源では整流と電流制御も電子回路の一部です。
投光器の用途
次の用途を検討できますが、必ずモデルと計画への適合を確認します。

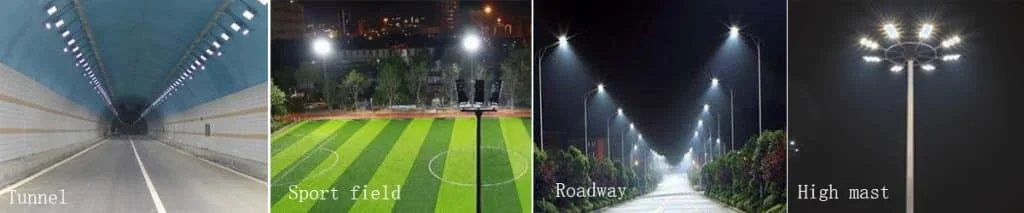

画像の説明と記載内容
- トンネル
- 運動場
- 車道
- 高所マスト
- スポーツ施設：サッカー場、バスケットボール・テニスコートなど。配光に応じて選定。
- 公共の場所：公園、広場、庭、道路、高所マスト照明。
- 樹木や庭の対象を照らす景観照明。
- 倉庫、作業場、工場の産業照明。
- 鉄道駅、地下鉄、駐車場などの商業照明。
LED投光器と他方式をどう比較するか
光源の変更に普遍的な利点があるとせず、消費電力、保守、維持される照明結果で更新を裏付けます。
従来ランプのワット数には補助損失が含まれない場合があるため、補助装置込みの消費電力を記録します。高圧ナトリウムやメタルハライドとLEDは配光、光束、維持性能で比較します。表は同等電力の目安であり、それだけで交換を決めません。
メタルハライド・HPSとLED投光器の対応目安
| メタルハライドまたは高圧ナトリウム（HPS）投光器 | LED投光器 | 有効光束 |
|---|---|---|
| 150 W | 50–60 W | 6000–7000 lm |
| 250 W | 80–100 W | 10000–13000 lm |
| 400 W | 150–180 W | 20000–24000 lm |
| 600 W | 240–250 W | 30000–32000 lm |
| 1000 W | 300–400 W | 38000–44000 lm |
| 1500 W | 500–750 W | 60000–75000 lm |
| 2000 W | 800–1000 W | 100000–120000 lm |
計画に必要な投光器の電力は
表は用途例として読み、高さから自動的にワット数を割り当てません。販売上の一覧は10W、20W、30W、50W、70W、100W、150W、200W、250W、300W、400W、500W、1000W、2000Wを含み、用途ごとに適合確認が必要です。
| 用途 | 消費電力 | 取付高さ | 光束（lm） |
|---|---|---|---|
| 庭・中庭 | 10W-50ワット | 3m-5m | 800-4000lm |
| 駐車場 | 100W-150W | 6m-8m | 10000-18000lm |
| 車道 | 30W-250ワット | 6m-14m | 3000-30000lm |
| トンネル | 50W-150ワット | 6m-8m | 6000-18000lm |
| サッカー場 | 500ワット-1000ワット | 10m-20m | 60000-130000lm |
| テニスコート | 150ワット-250ワット | 8m-10m | 18000-30000lm |
| 広場や広い屋外面のマスト | 400W-2000ワット | 15m-50m | 50000-230000lm |
投光器の照射範囲
光が届く面積と、均一で有効な照度の範囲を混同しません。傾斜、高さ、配光データを使用面の要求照度と関連付けて範囲を決めます。
光束が円形・対称で面に垂直なら、配光角から幾何学的な範囲を推定できます。この計算は均斉度や要求照度への適合を証明せず、幾何学的な広がりだけを示します。
- 対象面の半径：r = h × tan(θ/2)（θ=配光角、h=垂直高さ）
- 円形照射面積：A = πr²
- 例：h=5m、θ=60° → r=5×tan(30°)≈2.89m → A≈26.4m²（中央のFWHM範囲）。
- 幅 = 距離 × 角度（度）× 0.018という近似式は小さい角度に限られます。大きい配光角は三角関数と配光資料を使い、120°へこの近似を適用しません。
100W・13000lm器具の販売上の面積例を採用する前に実配光を確認します。配光と目標なしでは検証可能な計算ではありません。500–800ft²は約46.5–74.3m²、1000–2000ft²は約92.9–185.8m²で、いずれも同じ確認が必要です。
| 配光角 | 取付高さ | 面積の例 | 用途 |
| 120° | 3-4.5m(10-15ft) | 500-800平方フィート | 庭と小規模駐車場 |
| 90° | 6-9m(20-30ft) | 1000-2000平方フィート | 商業空間 |
| 60° | 9m+ (30ft+) | 中心範囲を狭めて遠くへ照射 | 外壁 |
スポットと投光器の違い
取付けと測光上の配光で区別します。英語の商品名は重なることがあり、名称だけから性質を推測しません。
投光器では90/120°などと非対称・狭角を比較します。すべてが同じようにシーン全体を覆うとは考えず、それぞれの光学系の分布を確認します。
対象や場所を強調する場合、例の25/45/60°という狭めの配光を検討できます。角度だけでなく、向き、光束、必要照度で有効範囲を定めます。
画像の説明と記載内容

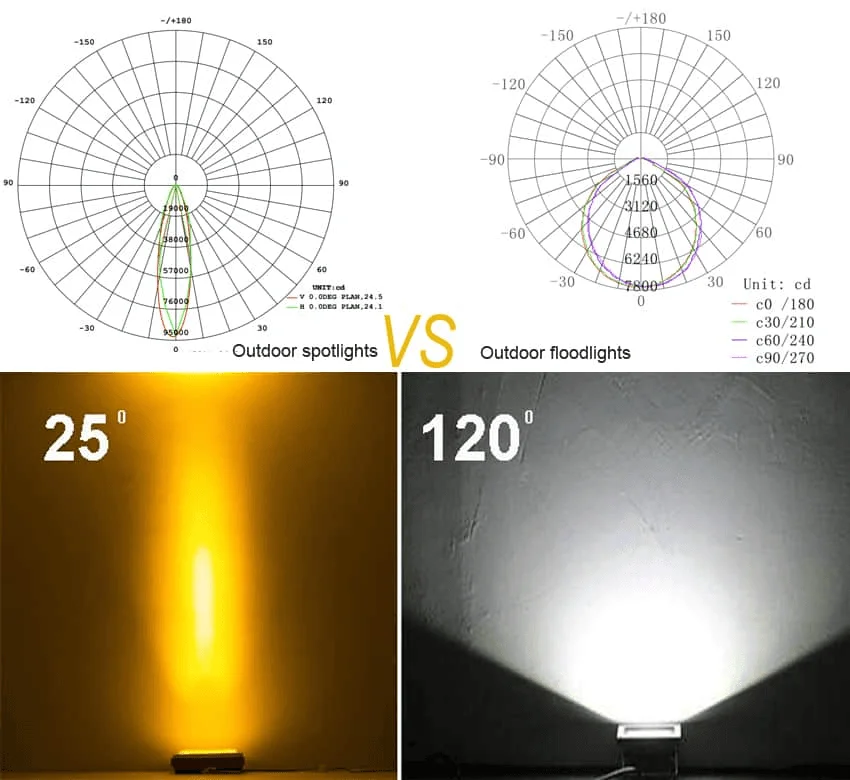

- 狭角の屋外スポットと広角の屋外投光器の測光比較。
- 図には極座標配光図と光度cdを示します。元の値と角度を保持しています。
既存投光器をLEDへ交換できるか
モデルと既存設備の条件を確認してから、交換の可否を評価します。

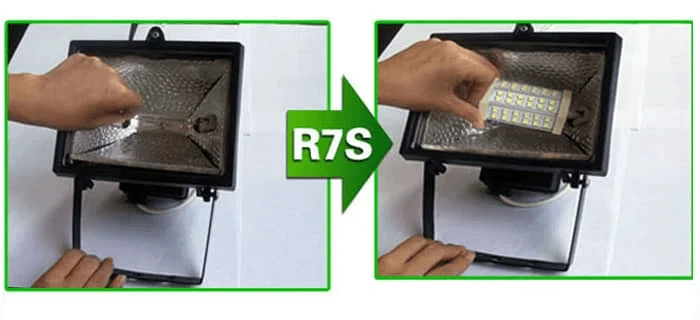

変更後も全体の安全性と適合を保ちます。220–240VACや110–120VACが一致することは確認の一部にすぎません。ランプ交換では電源、補助装置、温度、口金、寸法、光学系を確認します。古い投光器すべてがE27やR7Sとは限りません。更新できる場合でも20W LEDが自動的に150W相当になったり60%超の削減を保証したりはしません。
LED投光器取付け前の確認
図の壁、面、ベースという3例を使う前に、モデルで許可される取付け姿勢を確認します。
専門担当者と荷重、支持、向き、接続を調整し、説明書に従い回路を安全な状態にします。次の一覧は準備のためで、メーカー手順を代替しません。
- メーカーが指定するブラケット固定位置を特定します。
- 取付け位置と作業アクセスを確認します。
- 支持面、荷重、構造に応じてアンカーを定め、壁やポールへ即席の固定をしません。
- 設計と説明書に従い固定箇所を準備します。
- 指定部品と締付け条件でブラケットを固定します。
- モデルの範囲内で向きを調整し、固定を確実にします。
- 機器と設備の図面で端子・導体を識別します。出所不明のケーブル色だけで役割を判断しません。必要な保護導体と接続部の防水性を確認します。
次の図で示された固定方式を比較できます。

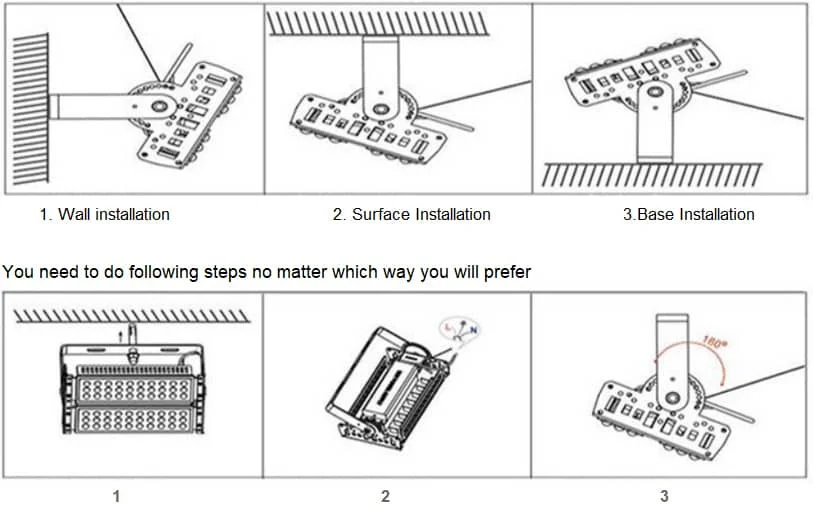

画像の説明と記載内容
- 1. 壁への取付け
- 2. 面への取付け
- 各方式はメーカー固有の手順に従います。
- 3. ベース取付け
映像の取付け例を参考にする前に、対象モデルの説明書と照合します。
すべてのLED投光器を調光できるか
確認する 投光器の調光仕様 には、適合する電源と制御が必要です。LED光源という理由だけで点灯・消灯専用仕様を調光しません。
LED投光器がちらつく原因
診断の対象となる LED器具のちらつきは、供給電源、モジュール、ドライバー、制御を全体として確認します。可能性のある箇所を調べず一つの原因へ決めつけません。
1W LEDの例として挙げた280–300mA、3.0–3.4Vだけで任意のモジュールを診断しません。該当仕様書で許容電流・電圧を確認します。過負荷は損傷原因になり得ますが、ちらつきの原因特定にはシステム確認が必要です。
確認せずに不安定な給電をコンデンサーのせいにはしません。電源と部品を調べ、不具合箇所を特定します。
点灯・消灯を繰り返す場合、過熱による電源保護動作も検討します。20W用外装へ30Wを入れる例は熱評価が必要な変更ですが、すべてのちらつきを説明する診断ではありません。
内部の湿気を疑う場合は使用を止めて点検を依頼し、外側のシールだけで済ませません。接続、モジュール、電子回路が水の影響を受けている場合があります。
投光器が点灯しない原因
- 電源、接続、部品などが原因候補です。器具と回路を安全な状態にして診断します。
- 電源、モジュール、接続の不具合は、安全な状態で専門担当者に診断を任せます。カメラを接続したり即席の短絡線を作ったりしません。原資料のその手順は適切な修理方法ではありません。保証とメーカーサービスを確認します。
投光器と道路照明器具の違い
道路照明は専用配光を道路形状と要求へ結び付けて評価します。非対称配光が多くても、偏光レンズと同一視しません。
投光器はブラケットを使い、許可範囲内で指向性配光を向けます。最大到達面積だけを目的にせず、有効範囲の照度とまぶしさを管理します。
照度と対象面を明示した照射範囲を求める
照射面積には、有効とする照度と確認する面の記載が必要です。提案には配光資料、高さ、向きを範囲とともに示してもらいます。見える光の到達範囲と均一照明域を混同せず、果たす機能で比較できます。
交換提案では器具全体を見直す
別型番を承認する前に、光束に加えて支持、向き、制御、電源条件を比較します。変更内容と計算・保守への影響を記録できます。電力削減だけで作業が未解決になったり、見積外の付属品が必要になったりするのを防ぎます。
用途を満たし、明確な資料で保守できる全体構成を選び、その中で価格と電力を評価します。仕様変更が承認値に影響するなら採用前に確認します。付属品、制御、光学系、向きを記録し、設置後に代表区画を確認します。注文確定前に型番、計算、設置条件を照合します。
