トンネル照明：エリア・制御・LED更新の検討

ByHOYUWO LED

日本でトンネル照明を計画する際は、道路管理者と設計者が適用する資料と各区間の性能を確認し、制御や電源の故障時も検討します。この解説は販売上の例と実施設計を区別するためのものです。機器選定に先立ち、進入条件、交通、保守、非常時の対応を整理してください。一定のワット数換算でトンネル全体を設計することはできません。対象施設の条件に結び付いた計算が必要です。

トンネル照明の適用基準

日本の道路では、管理者が指定する設計条件と適用基準を確認してください。販売用の表や他国の基準の紹介は、その代わりになりません。入口の検討には進入路の形状、速度、交通条件、外部の輝度が必要です。入口、移行、基本、出口の各照明区間を区別し、昼間の明るい屋外から暗い内部へ進む際にも障害物を認識できるかを評価します。

内部では自然光の寄与が限られるため、必要な視認性を人工照明で確保します。均斉度と明るさは設計条件、速度、交通状況に基づいて決めてください。

トンネル照明の配置概念図
画像の説明と記載内容
  • トンネル照明の参考図。

トンネルの設計に、 屋外道路照明の条件をそのまま当てはめることはできません。LED器具を選ぶ際は、次のトンネル特有の条件を確認してください。

  • 配光、配置、路面の特性から決まる路面輝度。
  • 壁面輝度と鉛直方向の光の分布。
  • 器具配置と関わる走行速度、交通量、道路線形。
  • グレアと演色性を含む視認性・快適性。
  • 計算に基づく増灯を含めた、入口・出口での視覚順応。
  • 昼間と夜間の運用の違い、および調光方針。

提案時には、次の要素を一体の設計として検討します。

  • 視覚順応：昼間は外部と内部の輝度差が大きくなることがあります。入口と移行区間では進入時の障害物認識を支え、内部へ向かう輝度の段階的な低下を計算で定めます。
  • 均斉度：路面輝度の平均値・最小値と位置による変動を確認します。明暗の帯が強く交互に現れる配置は、運転の快適性を損なう可能性があります。
  • グレア：器具の直視、反射、明るい入口・出口とのコントラストを検討します。想定する観測位置に合わせ、光学系と取付方向を調整してください。
  • 空間的な明滅：間隔を空けた器具の間を走行すると、運転者が繰り返す輝度変動を感じることがあります。器具間隔、速度、曝露時間が関わります。元資料は2.5Hz未満または15Hz超を参考として挙げていますが、対象トンネルの適用資料と照合せずに普遍的な判断基準として使うことはできません。
  • 制御：センサーと調光ドライバーによって、想定条件に合わせた照明と消費電力の低減を図れます。システムは設計性能を維持し、故障時の動作も定義する必要があります。

取付間隔と高さ

この表は元資料にある例の集まりであり、どのトンネルにも使える施工指示ではありません。高さは4～6メートル、4.5メートルはよくある例として記載されており、上限ではありません。間隔と電力は配光データと各器具が担当する区間の条件から決めます。

所在地電力範囲例に挙げられた電力配置間隔
入口100W-300W100W 150W 200W1-1.5m
移行区間70-120W100W2-3m
内部区間30-60W50W8-12m
出口100-300W100W 150W 200W1-1.5m

道路の区分だけを理由に要求を下げず、地方道でも順応・視認性・安全性を検証します。30W～60Wは候補製品の範囲を調べる参考にとどめ、単一の電力で十分とは判断しません。採用する配置は、計算と対象トンネルの条件から決定します。

非常照明の間隔を約25メートルとして図面に採用する前に、照射範囲、必要な明るさ、想定故障時の動作を確認してください。この数値は元資料の参考値であり、それだけで設計の妥当性を証明するものではありません。

これらの例から確認したい点：

  • 基本照明：元資料は基本照明に30-60W、入口・移行区間の増灯に100-200WのLED器具を例示しています。いずれも製品の例です。必要な輝度とその変化は、実際の配光・形状に基づく計算で求めます。
  • 各区間の長さ。 S=VT/3.6は、Vをkm/h、Tを秒で表した場合の移動距離をメートルで求める式です。元の例と同じT=2秒を選ぶだけで、すべての順応区間の長さが決まるわけではありません。適用する計算手順と条件に従って区間長を設計します。
  • 夜間運用と非常時。 それぞれの使用条件と安全上の要件で検討してください。元資料にある基本輝度の半分・十分の一という記載は、日本で一律に適用する規則ではありません。設計上の明るさ、確認位置、故障時の動作を具体化します。
トンネル用LED器具の調光

トンネルにはどの照明を使う？

一般照明、視線誘導、車線信号、非常照明など、設計に含まれる機能を区別します。それぞれに適した機器を割り当てる必要があり、通常の投光器がどの区間・安全機能にも使えるとは限りません。

トンネル照明にステンレスではなくアルミ合金を使う理由は？

  1. 元資料は238 W/(m·K)と15.2 W/(m·K)を比較しています。ただし、これらは参考値であり、すべてのアルミ合金やステンレスの特性を表すものではありません。実際の放熱は形状、接合、表面処理、周囲条件にも左右されるため、金属名だけでは判断できません。
  2. アルミ合金はステンレスなどに比べて密度が低く、軽量化に向いています。トンネル用LED器具に使うことで全体重量を減らし、取付作業や保守をしやすくできる場合があります。
  3. 価格は合金、構造、表面処理、製造方法によって変わります。アルミなら必ず安いと考えず、見積もられた完成品同士を比較してください。

400Wナトリウム灯は何Wのトンネル用LEDに交換できる？

400Wのナトリウム灯、48,000 lm、利用率40%から有効光束約19,000 lmを求める例は、実測値ではなく説明用の仮定です。単純化した比較を理解するための数値として読んでください。ここから40 lm/Wという効率を導くことはできません。その値は示された計算と一致しません。

LED側では、約19,000 lmの有効光束を得るために約165Wとする前に、130 lm/Wと利用率90%超という仮定を確認します。実際の器具とトンネル形状で成立するかを検証してください。交換の妥当性は推定光束をそろえるだけでなく、壁面と路面の照明状態から判断します。

80W LEDと250Wナトリウム灯の比較も参考例として扱い、光束、均斉度、配光、グレアを調べます。元資料はCRI≥70 RaとCRI≈30 Raを対比しています。演色性が向上しても、その差だけを理由に設計上必要な明るさを下げることはできません。

電力低減を決める前に、提案型番による計算と現場検証を求めます。400Wから150W LED、250Wから70W LEDという関係は、元記事の販売提案です。どの改修にも適用できる交換係数にはしません。

トンネル照明の照度は何lx？

次に示す 照度 の範囲は、元資料の一般的な参考値です。これだけで日本のトンネルの設計根拠にはできません。輝度と照度を区別し、進入口、交通、昼間・夜間の条件を調べてください。

  • 昼間の入口区間：200-500 Lux
  • 移行区間：入口区間から内部区間の明るさへ段階的に低下
  • 内部区間：30-100 Lux
  • 出口区間：50-100 Lux
  • 夜間運用・トンネル全体：30-50 Lux

トンネル照明の色温度はどう選ぶ？

色温度は周囲環境、見え方、配光と合わせて評価します。元資料が挙げる5000-6000Kの CCT も設計上の候補として扱い、ほかの選択肢より常に優れているとは考えません。

L20法とは？

入口の検討にL20を用いる場合、進入路上の所定の観測点から20度の視野円錐内を見た平均輝度を求めます。観測点を定め、採用する計算手順に従って適用してください。L20は形状条件から独立した数値ではありません。

トンネルに関するNFPA規格は？

仕様書にNFPA 502がある場合は、契約上の要求か、適用版と範囲は何かを確認します。これはNational Fire Protection Associationが道路トンネル、橋梁、その他の出入りが制限される道路を対象とする資料です。引用があるだけで、日本の法令や道路管理者の要求に置き換えられるものではありません。

NFPA 502では、例えば次の安全分野を確認できます。

  1. 防火設備：火災の検知、警報、消火設備に関する仕様。
  2. 非常時の換気：火災時の煙と熱を管理する換気設備の要件。
  3. 避難経路と出口：安全な避難経路・出口に関する指針。
  4. 構造の健全性：火災条件に対するトンネル構造の耐力に関する事項。
  5. 運用と保守：安全設備の保守と定期点検の手順。
  6. 緊急対応：緊急対応機関との連携と訓練の手順。

NFPA 502は、この対象範囲にあるトンネルなどで、利用者と施設を保護することを目的とした資料として捉えられます。

トンネル用LED器具の構成

分解図で トンネル用LED器具を確認するときは、筐体とヒートシンク、LEDモジュールとドライバーに加え、光学カバー、接続部、取付部を見分けます。

  1. 筐体。 アルミ鋳造やフィン付きのモジュール構造がよく使われます。大きさと厚さだけで品質は証明できません。構造、保護性能、公表された使用条件を確認してください。
  2. 放熱。 放熱面積は、素材、熱接触、利用できる空気とともに熱の排出に関わります。設計のほかの部分や設置条件が適切でなければ、ヒートシンクが大きくても良好な放熱は保証されません。
  3. 光源：元資料はSMDチップと1Wの高出力LEDを説明し、50-60個のチップと約50Wのモジュールを例示しています。構成は型番によって異なるため、モジュールと完成器具の両方を比較してください。
  4. ドライバー。 電流、絶縁、調光、保護機能、動作温度を確認します。元資料はPhilips、Meanwell、Suncomeなどを HOYUWO LEDの例として挙げています。見積品のメーカーと型番を確認してください。アルミ筐体や樹脂充填だけで、フリッカーがないことや特定の寿命が証明されるわけではありません。
  5. 取付ブラケット：U字ブラケットを使う製品もあります。予定する取付方法に合わせ、材質、寸法、強度、固定部を確認してください。
  6. 光学カバー：一部の型番はポリカーボネート（PC）と一体型レンズを使います。トンネル環境に対する保護性能と挙動を確認してください。
トンネル用投光器

トンネル用LED器具の種類

トンネル用LED器具を選ぶ際の区別

外観が LED投光器に似ていても、トンネル用の構造、制御、配光を確認します。建物外壁や倉庫用の製品と形や電力が同じでも、トンネルへの適合を意味するものではありません。

元資料には 一般仕様、調光仕様、非常電源付き仕様が挙げられています。調光と非常時の機能は別々に指定し、必要に応じて同じ設備に組み合わせます。

トンネル用LED器具

制御信号や電源が失われたときの動作を確認します。制御論理を反転するだけですべての故障を防げるわけではありません。また0Vでドライバーが消灯するかも確認が必要で、全型番共通とは限りません。順方向の例は0Vで消灯、10Vで最大出力とし、逆方向ではその関係を入れ替えています。元資料には、こうした論理を使う0-5V・0-10V信号が記載されています。

通常電源の喪失時にも安全機能を維持するには、 トンネル用非常LED照明 を一般照明と併せて指定する必要があります。

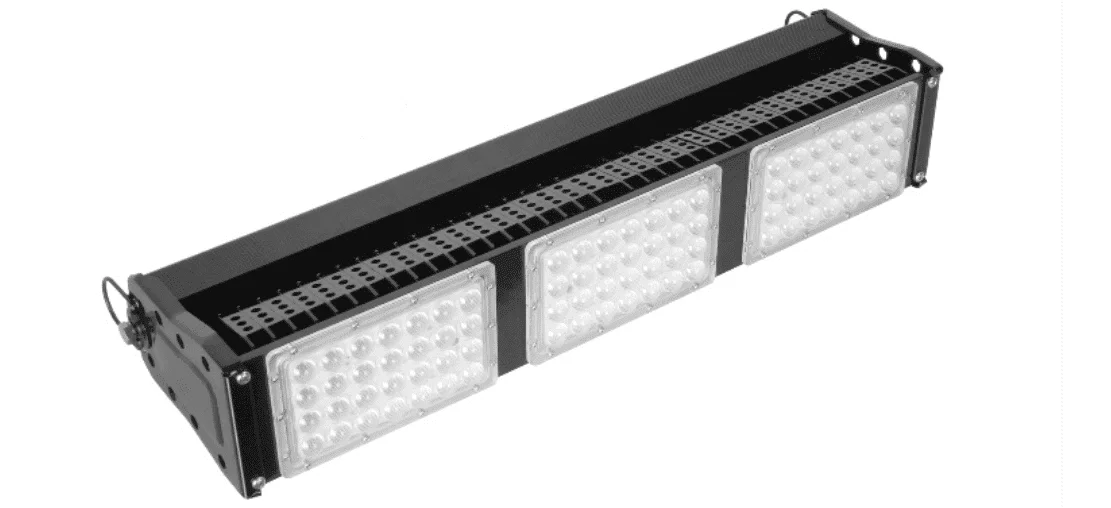

トンネル用直線形器具
トンネル用直線形器具

非常時の点灯時間、配光、明るさはトンネルの要件から定めます。元資料の60-120分や90分仕様は製品・販売提案の参考例です。一律の必要時間や、修理・避難が完了する保証として解釈しないでください。

設計では非常仕様とともに、直線形器具と投光器の選択肢を検討します。

調達相談を準備する

トンネル照明器具の変遷

トンネル用LED器具の変遷
画像の説明と記載内容
  • 初期の構成：高圧ナトリウム灯用の筐体に一体型LED光源を組み込んだ例です。掲載図には専用ヒートシンクがありません。
  • 次の構成：LED用の筐体を設計し、ヒートシンクと配光用レンズを追加したものです。光源は引き続き一体型LEDです。
  • 第三の構成：平たいアルミ筐体、強化ガラス、一体型ヒートシンクと1W高出力LEDを使います。元資料は歴史的な経緯の中で6-7年の使用に言及しています。図は反射式光学系を示しており、透過率や破損しやすさは対象のガラス・器具ごとに評価すべきです。
  • 第四の構成：放熱フィン付きモジュール、SMD LED、レンズ一体型PCカバーを使います。放熱と材料・コストの削減を狙った設計ですが、フィン部のほこりの堆積と清掃を考慮する必要があります。
  • 第五の構成：清掃しやすいよう表面を滑らかにしたアルミダイカストモジュールです。元資料は以前の構成からの発展として紹介していますが、費用と性能は具体的な型番で比較してください。

トンネル用LED器具の比較方法

  1. 提案されたLEDチップと資料を特定します。元資料にはCree、Philips、Osramなどが挙げられています。
  2. 器具の熱条件を踏まえ、完成品としての発光効率と演色性を比較します。
  3. Mean Well、Inventronics、MOSOなどの LED電源メーカーについて、採用ドライバーの型番と性能を確認します。コンデンサーのブランドだけで器具全体の寿命は保証されません。
  4. 予定する電力と使用温度で、筐体とモジュールの熱設計を確認します。
  5. フィンは放熱面積を増やせますが、その効果は設計、環境、保守に左右されます。
  6. プラグ接続は、必要な保護性能と電気的特性を維持できればドライバー交換を容易にします。
  7. 見積もりの電力条件で器具全体の熱特性を比較します。モジュール数の増加は熱分布を変える可能性がありますが、それだけで安定性や寿命は証明できません。
  8. 制御の故障や信号喪失時に、調光システムがどう動作するかの説明を求めます。逆方向の制御も設計上の候補ですが、実機と想定故障条件で検証してください。
  9. 色温度は視覚条件と設計基準を合わせて選びます。暖色であればどの霧の条件でも見やすくなるとは限りません。

改修では設計・器具・試運転を一体として扱い、対象施設と関係のない取付間隔や電力に頼りません。施工後に均斉度、明るさ、制御場面ごとの動作を確認するため、提案型番の配光資料、熱資料、非常時の資料を求めます。相談は、形状、計算条件、制御方針を整理したところから始めましょう。

更新相談に必要な資料

トンネルの区間ごとに問い合わせ内容を整理し、器具一覧、配置、既存の制御方針を添付できます。こうすると、提案が各区間の機能を維持するものか、単に同じ電力を並べるものかを見分けやすくなります。販売仕様は、設計で採用する基準と計算に照らして確認してください。

通常点灯に加え故障時も試験する

受入検査では、施設ごとに定めた手順と責任者により、設計で想定した故障状態を確認します。どの器具を動作させ続けるか、信号や電源が失われると制御がどう応答するかを記録できます。バッテリー付き器具があるだけで、合意した安全機能を設備全体が維持できるとは証明できません。

適用資料と工事の対象範囲は道路管理者に確認します。スペイン運輸省の通達36/2015・第II巻（トンネル照明）はスペインの技術参考文献として挙げており、日本の適用基準の代わりにはなりません。以下はHOYUWO LED製品の技術資料に関する問い合わせ窓口であり、この公的文献のダウンロード先ではありません。 技術資料について問い合わせる
