モジュール構成対応DC48Vマグネットレール

DC48V/DC24Vのマグネットレールシステムをご相談いただけます。

  • 入力電圧 DC48V.
  • DALI調光マグネット照明の選択肢
  • Osram SMDチップ、CRI90
  • 適合ジョイントによる接続
  • 定格寿命：選定するモジュールの資料で、試験条件と使用条件を含めてご確認ください。
  • 保証: 2 年
  • 調光の選択肢：Triac/0-10V/DALI
  • 2.4Gリモコンオプション
  • 型番：HOYUWO-MLL-XXWDC

この型番について相談したい。

この製品について質問があります。回答を受け取るメールアドレスを入力します。

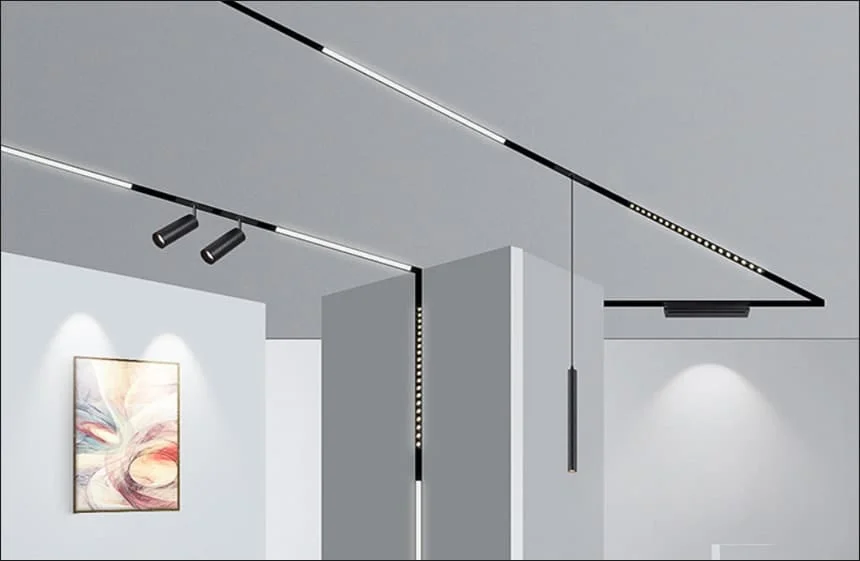

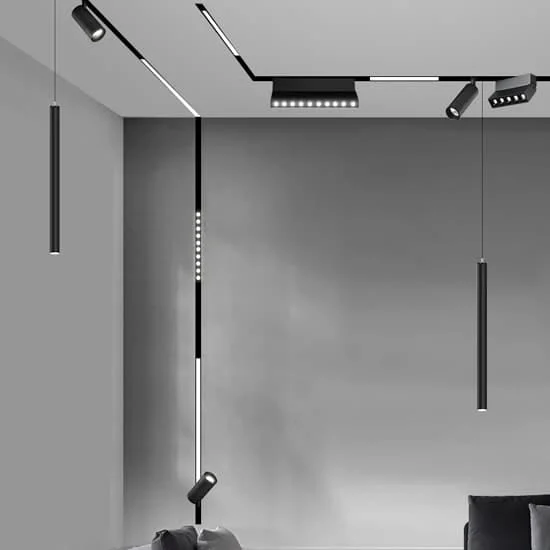

マグネットレール照明システム

製品概要

DC48Vを供給するマグネットレールに対応モジュールを組み合わせられます。配置を変える場合は電源を隔離し、シリーズの作業手順に従ってください。通電中に部品へ触れたり動かしたりできると判断しないでください。

仕様

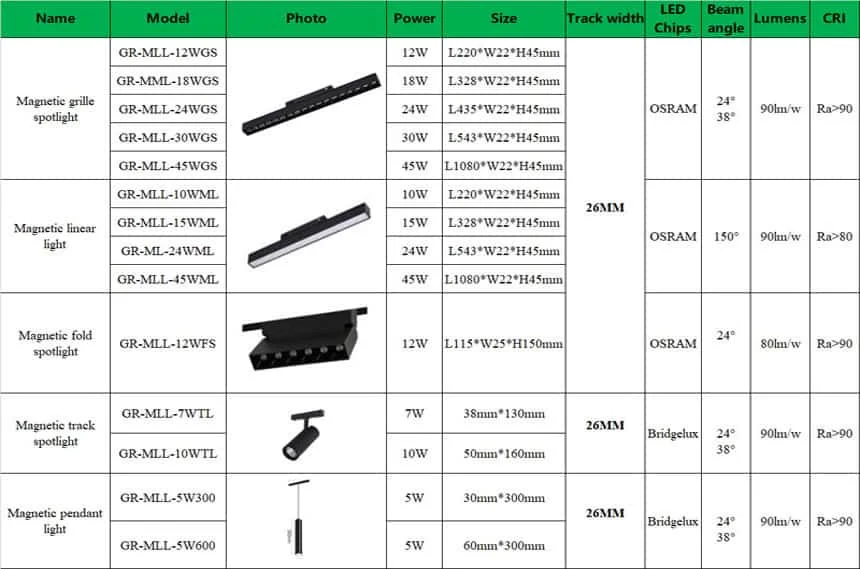

マグネットレール器具の仕様

構造と仕上げ：アルミ＋樹脂、黒色
光源の選択肢：Osram SMDまたはBridgelux SMD
必要電源：DC48V
配光角：24/38/120°
演色評価数（CRI）：90
この構成の記載効率：90lm/W
保証期間：2年
記載寿命：50000時間

特長

1. レールを吊下げ・埋込・直付けのどれにするか決め、専用付属品を含めてプロファイルを選びます。

マグネットレールの3種類の取付方式

増設や配置変更の前に、電源・モジュール・付属品の適合を確認し、負荷と機械的な制限を守ります。作業時は電源を隔離して説明書に従います。DC48Vという表示は、通電中の接点への接触を認めるものではありません。

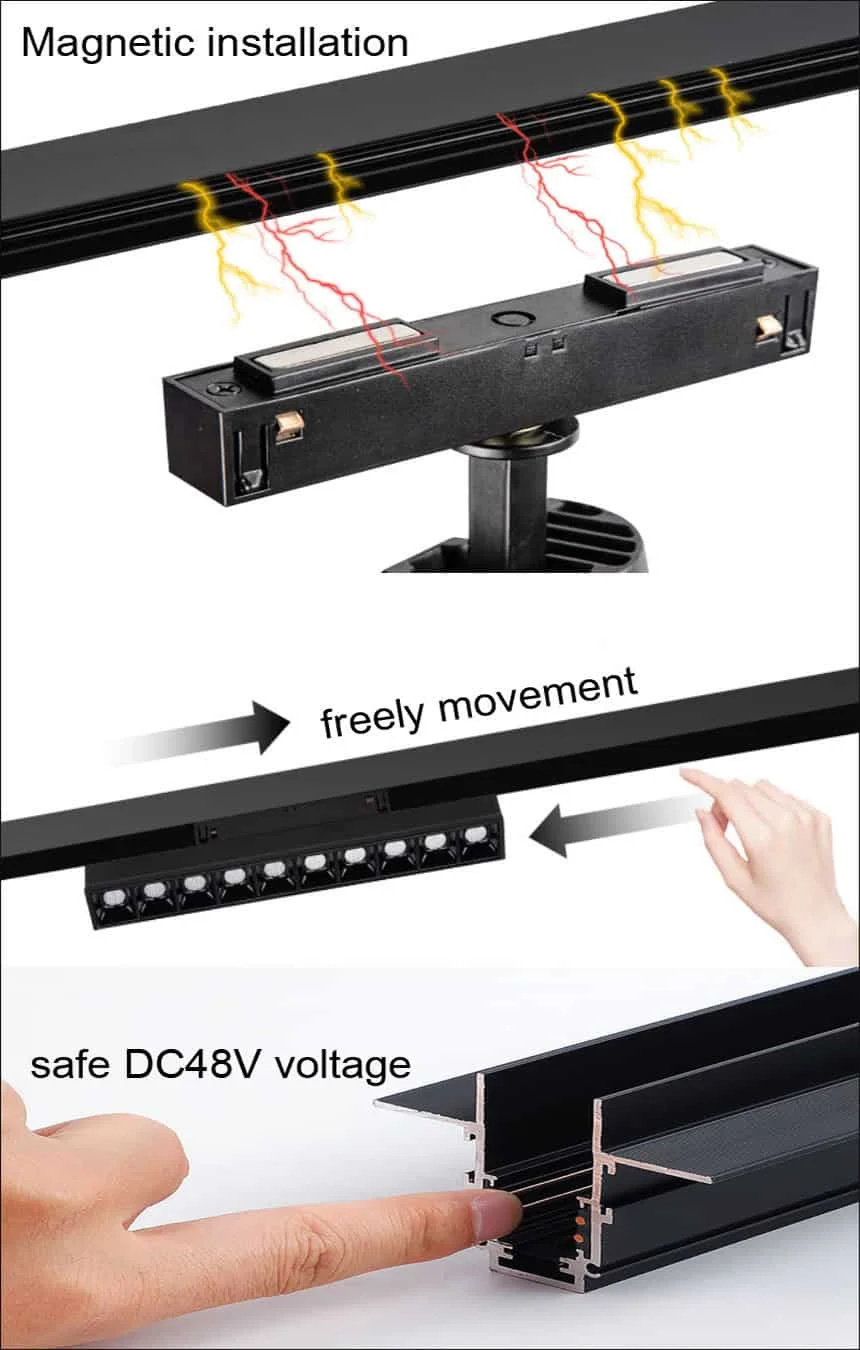

DC48V低電圧システム

3. システムが認める付属品で、さまざまな光の経路を設計できます。

マグネットレール照明システムの付属品

4. シリーズの対応モジュールを組み合わせられます。可動型・直線型・吊下げ型などのマグネットスポットがあります。

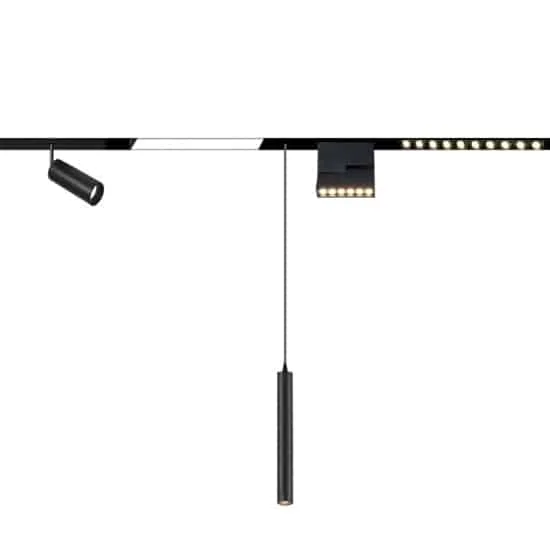

マグネットレール用器具の種類

取り付け

図の手順を説明書と照合し、埋込レールを天井仕上げと調整します。各プロファイルには専用の固定方法があるため、直付け・吊下げ・埋込の付属品を設計前に確認します。手順1：図面指定の30-35mmの溝を開けます。手順2：レールを収め、説明書に従って固定します。手順3：石こうボード天井用の板材と固定具でレールのつばを納めます。手順4：適合する石こう仕上げを施します。

DC48Vマグネットレール照明の取付図

メタルハライドランプとLEDの参考比較

メタルハライドランプLED有効光束
150 W50–60 W6000–7000 lm
250 W80–100 W10000–13000 lm
400 W150–180 W20000–24000 lm
600 W240–250 W30000–32000 lm
1000 W300–400 W38000–44000 lm
1500 W500–750 W60000–75000 lm
2000 W800–1000 W100000–120000 lm
HOYUWO LED · 参考値。

よくあるご質問

器具を交換する際は、消費電力が同じでも寸法が同じとは考えず、既存品の寸法を提示します。写真の見かけの比率ではなく図面で納まりを確認し、型番の寸法を支持部と利用可能な空間に照合します。固定部、ケーブル入口、外付け部品の位置も確認します。

外幅が同じでも接点や電気特性が同じとは限りません。レール、接続部、電源、モジュールを組み合わせたシステム、または既設システムとの適合性を書面で確認します。磁力による固定はブランド間の互換規格ではありません。シリーズ、断面、アダプター、電源を照合します。

位相制御、アナログ、デジタルの各入力を区別し、相互に置換可能とは扱いません。LED電源と操作機器の検証済み組合せに加え、最低調光レベルと起動時の応答を確認します。器具のプロトコルを現場の制御計画と合わせ、選定モデルに対応する仕様を供給内容に明記します。

交換部品の選定や再注文を写真だけに頼りません。見積書にひも付く構成表を取り寄せ、含まれる電源と付属品を確認します。納入モデルが対応するシリーズ内の選択肢を確かめ、仕様・仕上げ・光色・電源を明確にします。

用途

互換性のある同一シリーズのレールとモジュールで、室内照明を組み合わせられます。経路、電源、制御を先に決めてから、適切な付属品を選んでください。

設置前の準備

天井を仕上げる前に、レール、接続部、給電点、電源へのアクセスを計画します。組合せは同一シリーズで互換性が確認された部品に限定します。

発注内容を確定するための確認事項

システム全体を比較するため、レール区間、接続部、電源、エンドキャップ、モジュールを明記した供給リストを求めます。スポット一台の価格を設備全体の費用とは見なしません。

予定する長さと負荷で電圧降下の確認を依頼します。その計算によって経路上の給電点を確定します。

関連製品

関連記事

画像の内容をテキストで確認

画像 1 · 製品の内容

  • マグネット器具一覧：名称・型番・写真・出力・寸法・レール幅・LED・配光角・発光効率・CRI。レール幅：26mm。
  • OSRAMチップのマグネットルーバースポット、配光24°/38°、90lm/W、Ra>90：HOYUWO-MLL-12WGS、12W、L220×W22×H45mm；HOYUWO-MML-18WGS、18W、L328×W22×H45mm；HOYUWO-MLL-24WGS、24W、L435×W22×H45mm；HOYUWO-MLL-30WGS、30W、L543×W22×H45mm；HOYUWO-MLL-45WGS、45W、L1080×W22×H45mm。
  • OSRAMチップのマグネットライン照明、配光150°、90lm/W、Ra>80：HOYUWO-MLL-10WML、10W、L220×W22×H45mm；HOYUWO-MLL-15WML、15W、L328×W22×H45mm；HOYUWO-ML-24WML、24W、L543×W22×H45mm；HOYUWO-MLL-45WML、45W、L1080×W22×H45mm。
  • 折りたたみ式マグネットスポットHOYUWO-MLL-12WFS：12W、L115×W25×H150mm、OSRAMチップ、配光24°、80lm/W、Ra>90。
  • Bridgeluxチップのマグネットレールスポット、配光24°/38°、90lm/W、Ra>90：HOYUWO-MLL-7WTL、7W、38×130mm；HOYUWO-MLL-10WTL、10W、50×160mm。
  • Bridgeluxチップのマグネット吊下げ器具、配光24°/38°、90lm/W、Ra>90：HOYUWO-MLL-5W300、5W、30×300mm；HOYUWO-MLL-5W600、5W、60×300mm。

画像 2 · 製品の内容

  • 埋込
  • 直付け
  • 吊下げ

画像 3 · 製品の内容

  • マグネット取付
  • 電源を切り、説明書に従ってモジュールを移動
  • DC48V電源。

画像 4 · 製品の内容

  • システム付属品：DC48V給電コネクター・180°直線コネクター・コーナー給電コネクター・吊下げワイヤー。
  • 天井の角と垂直方向変更用の90°ジョイント。
  • DC48V電源。下の例はジョイントと給電コネクターの位置を示しています。

画像 5 · 製品の内容

  • DC48V給電システム：レール入力モジュールと電源。L・N・G端子を表示しています。
  • 1. 天井に30–35mmの溝を開けます。図示深さは55mmです。
  • 2. レールを溝に挿入し、ねじで固定します。
  • 3. レールのつばを石こうボードで覆い、ねじで固定します。
  • 4. ボード面に石こう仕上げを施します。
