1200×600・厚さ9mmエッジライト型パネル

発注型番	消費電力	寸法	ルーメン	演色評価数	力率	保護等級	色温度	入力電圧	仕様書
HOYUWO-PL12060-50W	50W	1195x595x9mm	5000lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	仕様書を請求する
HOYUWO-PL12060-60W	60W	1195x595x9mm	6000lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	仕様書を請求する
HOYUWO-PL12060-72W	72W	1195x595x9mm	7200lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	仕様書を請求する

材質と仕上げの選択肢をご確認ください。

• 材質：アルミ枠、LGP導光板（仕様によりPMMA）、拡散板。記載されたUV保護をご確認ください。
• 光源：Bridgelux／Samsung 2835 SMD
• 外付け電源付属：仕様に応じてLIFUD／DONE／BOKE／PHILIPS／OSRAM

光の分布は測光データでご確認ください。

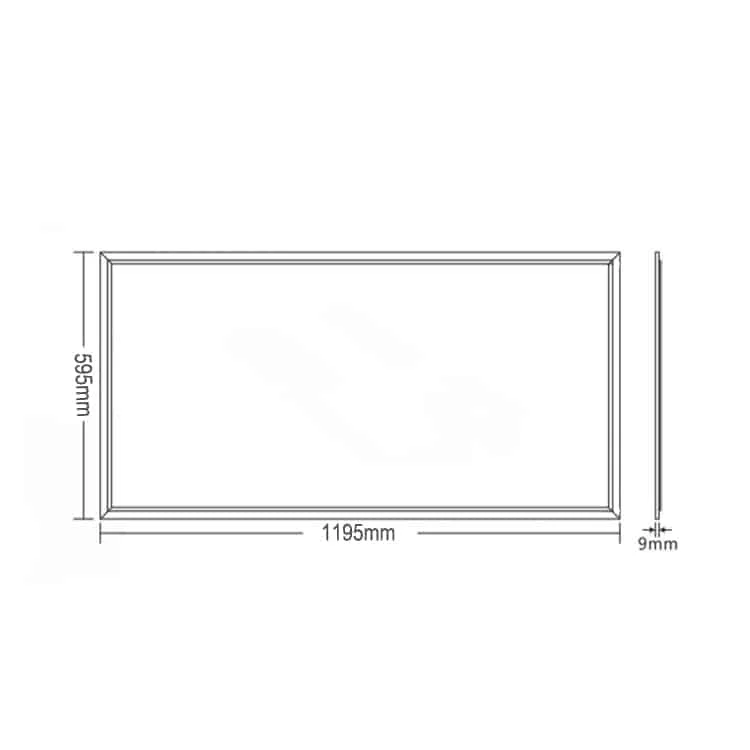

• 寸法：1195x595x9mm（2ft x 4ft）
• 入力電圧: 100-265VAC 50/60Hz/ 220-240VAC
• 力率:>0.92
• 演色評価数（Ra）：>80
• 公称発光効率：100lm/W。
• SDCM：<5
• UGR:<20
• 効率:>89%
• 色温度：3000K、4500K白色、6000K-6500K。
• 配光角: 120°広角配光

• 調光 PWM/0-10V/DALI
• 非常用キット：9-12W、記載点灯時間1、2、3時間
• バックライト式パネル

発注内容を確定するための確認事項

実際の高さ、位置、作業エリアでまぶしさを評価します。カタログ値だけでは現場の結果を示さないため、その設置条件に固有の計算を求めます。

公表寿命を評価するときは、試験温度と光束維持率の判定基準を求めます。

埋込、吊下げ、クリップ固定に必要な付属品を選びます。施工準備のために、対象型番の寸法と説明書を取り寄せます。

天井構造が機種の支持・吊下げ・直付け方式に対応するか確認します。LED電源の収容と保守の空間も確保します。

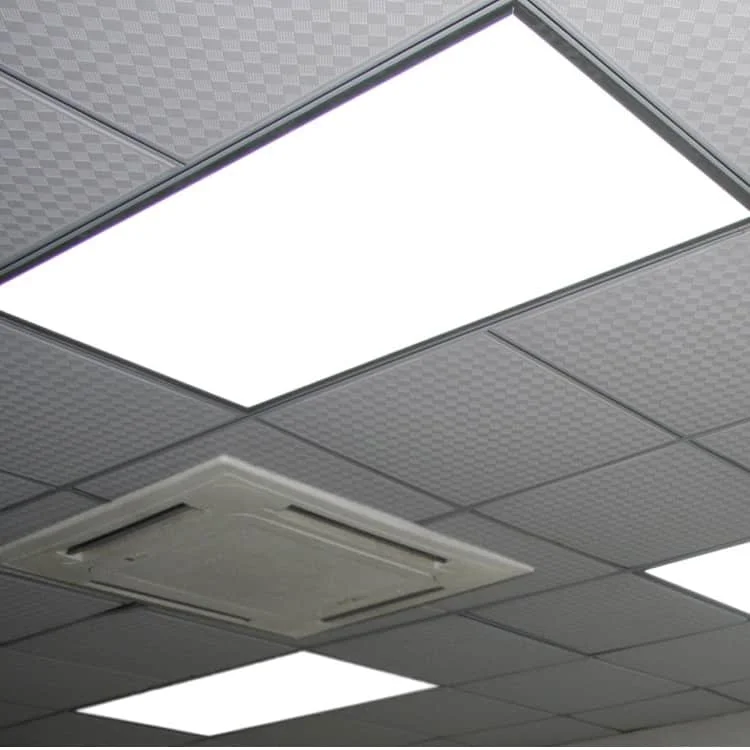

オフィス、地下鉄駅、商業施設、病院での使用を検討できます。

教室、オフィス、店舗では天井の割付とパネルを合わせます。全般照明のため、作業位置での配光とまぶしさを確認します。

Q：2×4形ではどの出力を注文できますか？

A：この2×4シリーズは50W、60W、72Wの型番を選べます。

Q：2×4の各仕様はどの程度の光束ですか？

A：2×4パネルの公称値として50Wで5000lm、60Wで6000lm、72Wで7200lmを参照し、型番と試験結果を確認します。

Q：2×4パネルに直付け部品は付属しますか？

A：必要な直付け枠または吊下げ部品を注文に追加します。標準供給にはどちらのキットも含まれていません。

発注前にどの寸法を確認すればよいですか？

適合性は、1195x595x9mmと記載されたHOYUWO-PL12060-50Wの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

吊り天井への適合性はどのように確認しますか？

パネル外寸を天井グリッドと支持部に照合します。選んだ取付方式で納入すべきフレーム・部品を具体化します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
