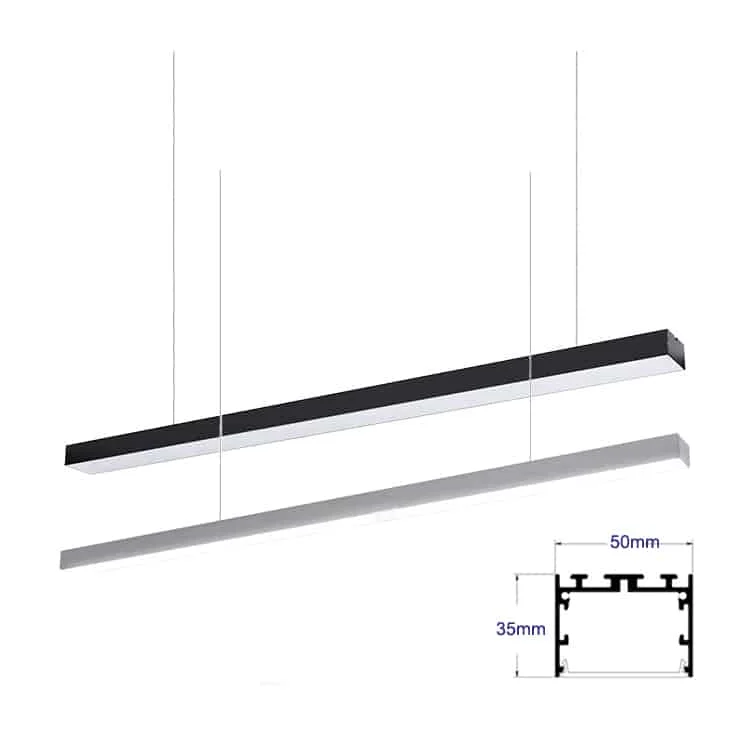

35mmプロファイルのLS5036調光ライン照明

発注型番	消費電力	寸法	LED数量	ルーメン	演色評価数（Ra）	入力電圧	仕様書
HOYUWO-LS5036-600	18W	L600*W50*H35mm	96 個 SMD2835	1800-2000lm	>80	100-240VAC 50/60Hz	仕様書を請求する
HOYUWO-LS5036-1200	36W	L1200*W50*H35mm	192 個 SMD2835	3800-4100lm	>80	100-240VAC 50/60Hz	仕様書を請求する
HOYUWO-LS5036-1500	48W	L1500*W50*H35mm	240 個 SMD2835	4800-5000lm	>80	100-240VAC 50/60Hz	仕様書を請求する
HOYUWO-LS5036-2400	72W	L2400*W50*H35mm	382 個 SMD2835	7200-7600lm	>80	100-240VAC 50/60Hz	仕様書を請求する

発注内容を確定するための確認事項

拡散板を取り付けた完成器具の光束を比較します。LEDモジュール単体の光を、器具全体の光学性能として扱いません。

連続したラインを承認する前に、接続部分の詳細図またはサンプルを求めます。整列と拡散板の連続性が保たれるか、継ぎ目に影が出るかを評価します。

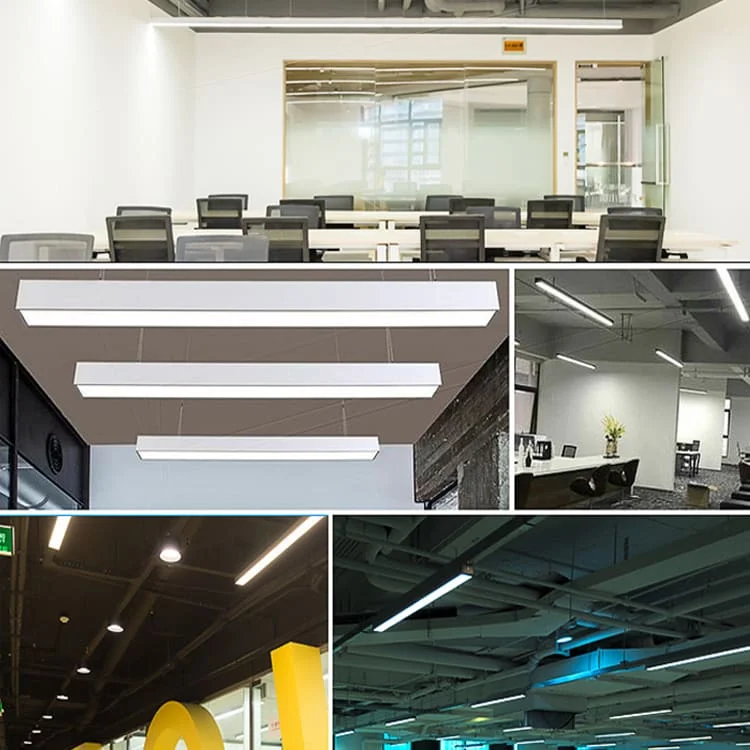

建物内に光のラインを構成する際は、その空間で行う活動に合わせて拡散板と取付方式を選べます。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。

発注前にどの寸法を確認すればよいですか？

適合性は、L600*W50*H35mmと記載されたHOYUWO-LS5036-600の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

納入されるライン照明一式には何が含まれますか？

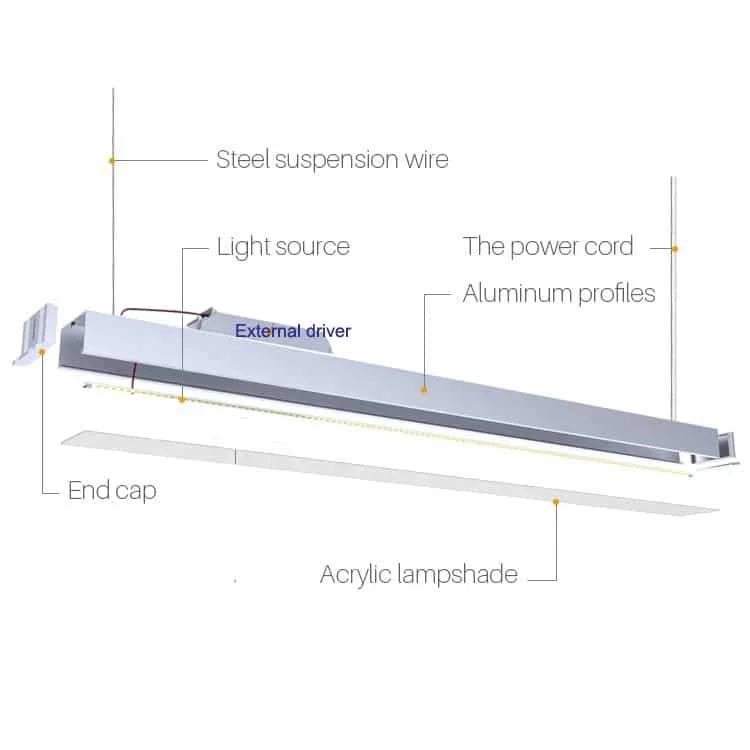

発注書には、プロファイル、拡散板または光学部品、LED電源、付属品を明記します。連続した写真が複数台を示している場合もあるため、ラインを構成する区間数も確認します。
