経路を描く前に、確保できる奥行き、LED電源へのアクセス、拡散板の連続性を確認してください。HOYUWO-LS6535の対応接続部で、壁や天井に埋め込むラインを構成できます。屋内の全般照明や特定エリアを強調する照明を計画できます。
| 型番 | 消費電力 | 寸法 | 埋込穴 | LED数量 | 光束 | 仕様書 |
|---|---|---|---|---|---|---|
| HOYUWO-LS6535-600 | 18W | L600*W65*H35mm | L570*W52*H70mm | 96 個 SMD2835 | 1800-2000lm | 仕様書を請求する |
| HOYUWO-LS6535-1200 | 36W | L1200*W65*H35mm | L1170*W52*H70mm | 192 個 SMD2835 | 3800-4100lm | 仕様書を請求する |
| HOYUWO-LS6535-1500 | 48W | L1500*W65*H35mm | L1470*W52*H70mm | 240 個 SMD2835 | 4600-4900lm | 仕様書を請求する |
| HOYUWO-LS6535-2400 | 72W | L2400*W65*H35mm | L2370*W52*H70mm | 382 個 SMD2835 | 7200-7600lm | 仕様書を請求する |
明るさの調整が必要な場合は、DALI、1-10V、Triac位相制御を指定できます。
拡散板を取り付けた完成器具の光束を比較します。LEDモジュール単体の光を、器具全体の光学性能として扱いません。
連続したラインを承認する前に、接続部分の詳細図またはサンプルを求めます。整列と拡散板の連続性が保たれるか、継ぎ目に影が出るかを評価します。

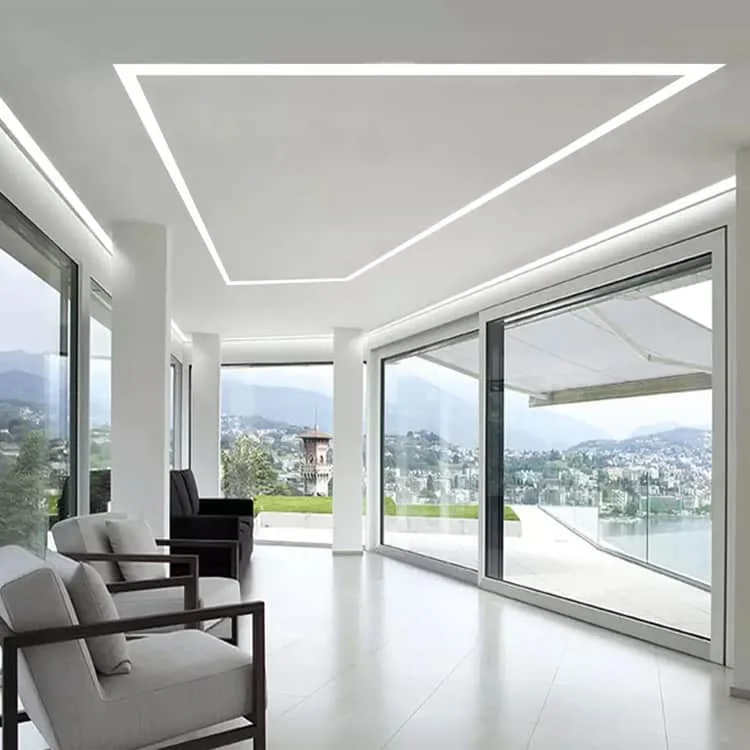

天井に一体化した光のラインが必要なら、整列と端部の納まりを検討してください。室内で予定する活動に応じて、取付方式と拡散板を選べます。

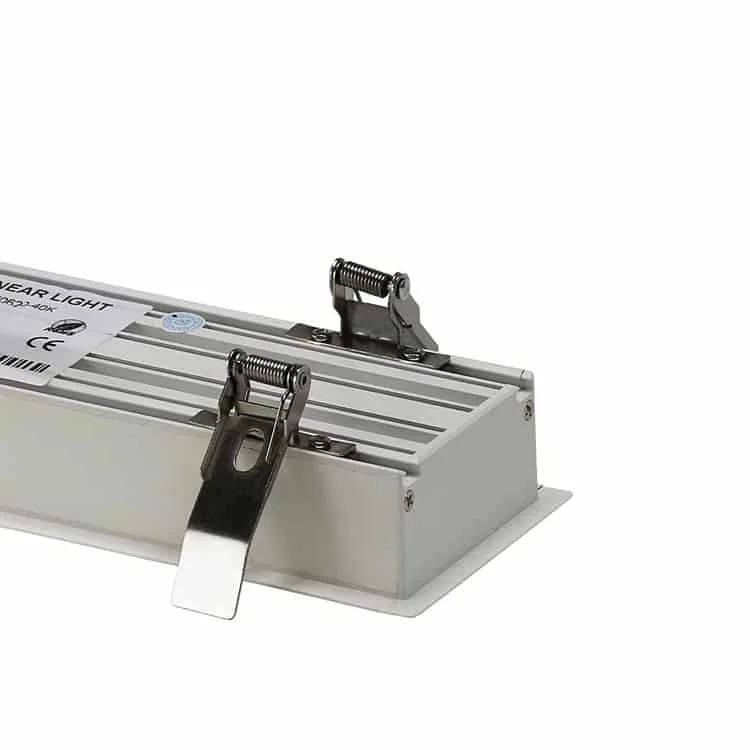

壁または天井への埋込を基本として検討します。支持面に器具を収められない場合は、吊下げ仕様と付属品を検討します。施工では、次の手順を対象型番の説明書と照合してください：
手順1：LED器具の取付け前に電源を遮断します。手順2：型番の図面に示す寸法で取付空間を開けます。手順3：電源を配線する前に、納入品の対応電圧を確認します。220VAC/110VACとDC12V/24Vの仕様は交換できません。説明書に従ってクリップを取り付け、器具を挿入します。手順4：固定部と接続部を点検してから回路へ再通電し、動作を確認します。
ラインの設計では、経路、固定部、プロファイルの継ぎ目を確認します。希望する取付方式の付属品を特定し、LED電源へ作業できるアクセスを残します。
適合性は、L600*W65*H35mmと記載されたHOYUWO-LS6535-600の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。
発注書には、プロファイル、拡散板または光学部品、LED電源、付属品を明記します。連続した写真が複数台を示している場合もあるため、ラインを構成する区間数も確認します。
調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
