スロープ・階段向け壁面埋込照明

発注型番	画像	消費電力	形状	寸法	埋込穴寸法	光束	仕様書
HOYUWO-BD-L-01		3W	細長形	L185*W40*H45mm	L170*W35*H50mm	240-270lm	仕様書を請求する
HOYUWO-BD-L-02		5W	長方形	L210*W60*H55mm	L205*W55*H60mm	270-300lm	仕様書を請求する
HOYUWO-BD-L-03		3W	角形	L86*W86*H45mm	L80*W80*H51mm	270-300lm	仕様書を請求する

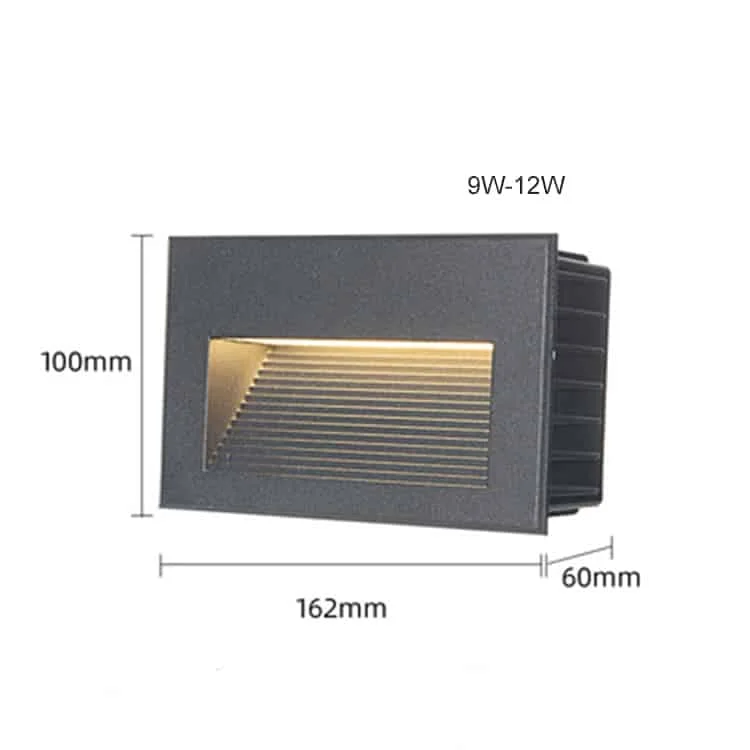

HOYUWO-BD-L-04		9W-12W	長方形	L160*W100*H60mm	L155*W95*H68mm	800-1000lm	仕様書を請求する
HOYUWO-BD-L-05		12W-18W	角形	L160*W160*H65mm	L155*W155*H68mm	1000-1600lm	仕様書を請求する

• 低電圧DC 12 V / DC 24 V/ DC 36 V / DC 48 V / 60 V
• 動作センサー

発注内容を確定するための確認事項

沿岸部や処理水による散水を受ける場所では、IP等級だけで選定しません。現地の曝露条件を整理し、表面仕上げと材料の適性を裏付ける資料を確認します。

保守時にも接続部へアクセスできるよう設計します。また、植栽、舗装、仕上げ材を傷めずに照明器具を取り出せる方法も検討します。

庭園などの屋外では、記載された取付方法と保護条件でこの型番を検討できます。使用条件に合う場所で、保守のためのアクセスも確保してください。

施工では固定部、ケーブル経路、接続部の密閉を確認します。後日の作業アクセスを残し、求める効果と説明書に従って器具を向けます。

壁に埋め込む際は何を確認しますか？

壁を仕上げる前に、器具の奥行きと取付ケースを壁材に照合します。接続方法と保守に必要なアクセスも確保します。

発注前にどの寸法を確認すればよいですか？

HOYUWO-BD-L-01図面のL185*W40*H45mmを支持部に照合します。納入仕様を確認し、この寸法をシリーズ全体へ適用しません。

この屋外照明の設置場所はどのように決めますか？

強調したい面や対象物を出発点として、器具の形状と光の出方を検討します。その設置位置で、固定方法と接続部の保護についても確認します。
