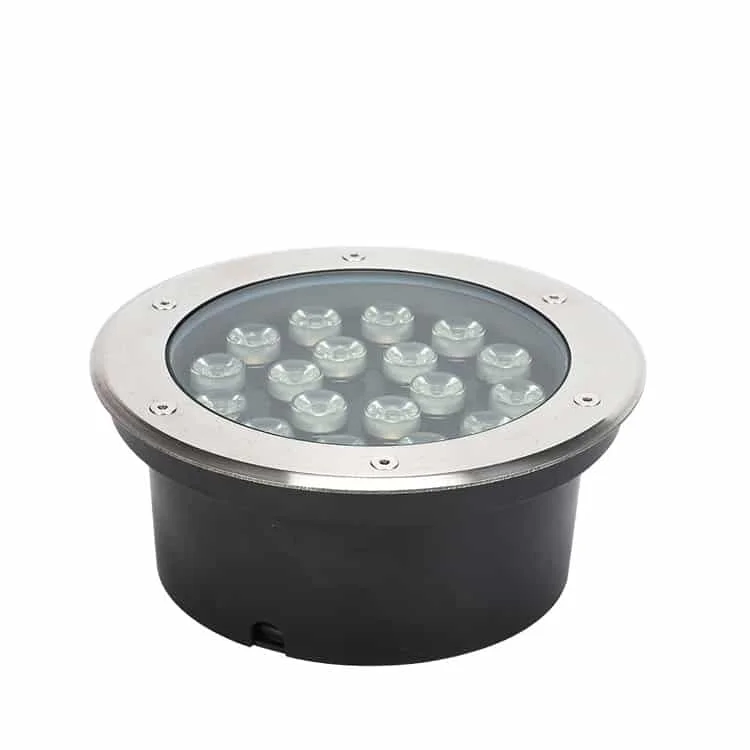

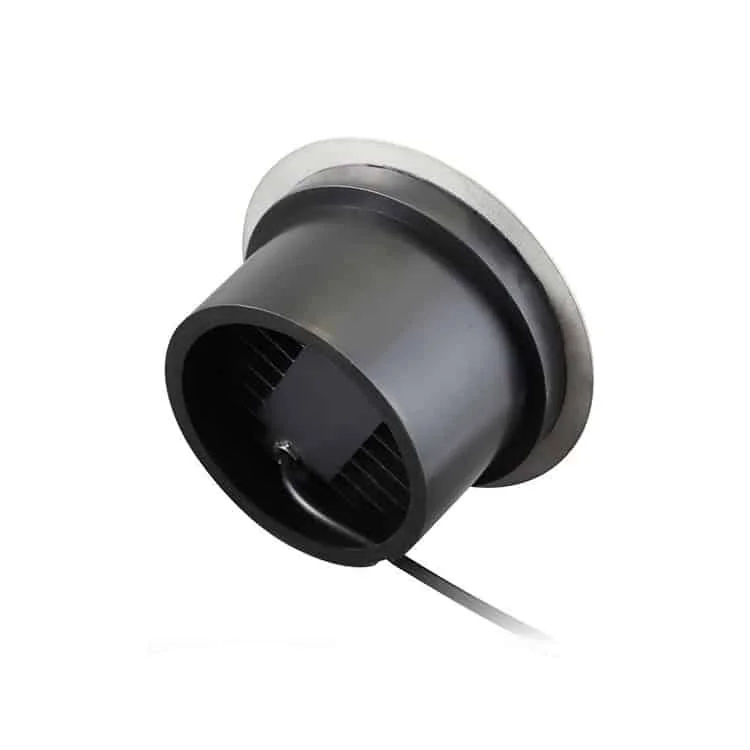

1W～48WのGL-A地中照明

発注型番	消費電力	寸法(ミリメートル)	埋込穴	ルーメン	仕様書
HOYUWO-GL-1WA	1W	Ø65*H80	Ø58mm	90-100lm	仕様書を請求する
HOYUWO-GL-3WA	3W	Ø115*H80	Ø105mm	270-300lm	仕様書を請求する
HOYUWO-GL-6WA	6W	Ø120*H90	Ø115mm	540-600lm	仕様書を請求する
HOYUWO-GL-9WA	9W	Ø160*H95	Ø145mm	810-900lm	仕様書を請求する
HOYUWO-GL-12WA	12W	Ø160*H95	Ø145mm	1060-1200lm	仕様書を請求する
HOYUWO-GL-15WA	15W	Ø180*H95	Ø170mm	1350-1500lm	仕様書を請求する
HOYUWO-GL-18WA	18W	Ø200*H95	Ø 190mm	1600-1800lm	仕様書を請求する
HOYUWO-GL-24WA	24W	Ø220*H95	Ø200mm	2200-2400lm	仕様書を請求する
HOYUWO-GL-36WA	36W	Ø250*H95	Ø240mm	3300-3600lm	仕様書を請求する
HOYUWO-GL-48WA	48W	Ø300*H95	Ø290mm	4400-4800lm	仕様書を請求する

• 低電圧入力 DC12V/DC24V/DC36V/DC48V/60V
• DMX512制御
• レッド／グリーン／ブルー／RGBの選択肢

発注内容を確定するための確認事項

沿岸部や処理水による散水を受ける場所では、IP等級だけで選定しません。現地の曝露条件を整理し、表面仕上げと材料の適性を裏付ける資料を確認します。

保守時にも接続部へアクセスできるよう設計します。また、植栽、舗装、仕上げ材を傷めずに照明器具を取り出せる方法も検討します。

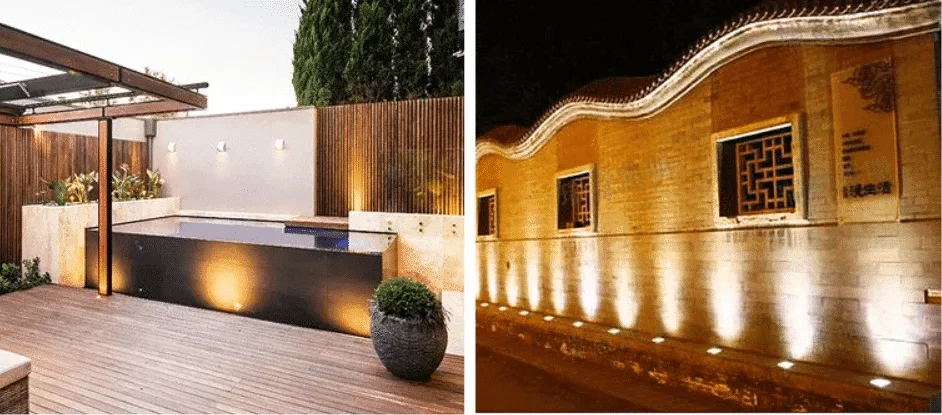

庭園などの屋外では、記載された取付方法と保護条件でこの型番を検討できます。使用条件に合う場所で、保守のためのアクセスも確保してください。

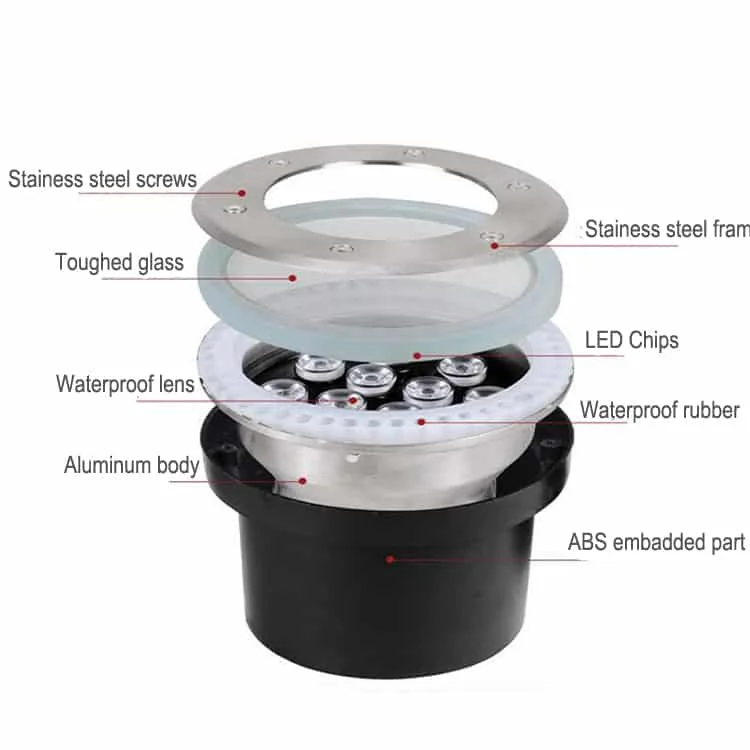

地面に埋め込む際は、指定のABSボックスを使用してください。モデルの配線図と電源の条件に基づいて結線を決めます。器具の種類だけから直列か並列かを判断しないでください。

この型番の説明書を取り寄せ、その手順に従って取付けを準備します。

舗装を施工する前に、埋込部、排水、電源入口を計画します。設置点の機械荷重を確認し、将来の作業のために接続部へのアクセスを確保します。

庭へのスポットライト設置には何を準備しますか？

固定部の安定性とともに、ケーブル経路と接続部の保護を計画します。スパイクを選ぶ場合は、地面に適切に保持できることを確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、Ø65*H80と記載されたHOYUWO-GL-1WAの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

この屋外照明の設置場所はどのように決めますか？

強調したい面や対象物を出発点として、器具の形状と光の出方を検討します。その設置位置で、固定方法と接続部の保護についても確認します。
