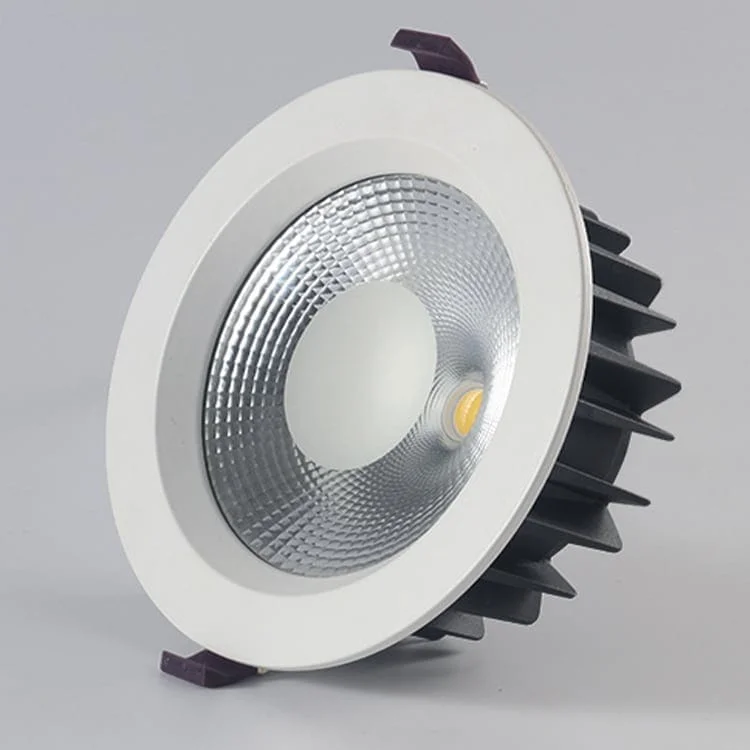

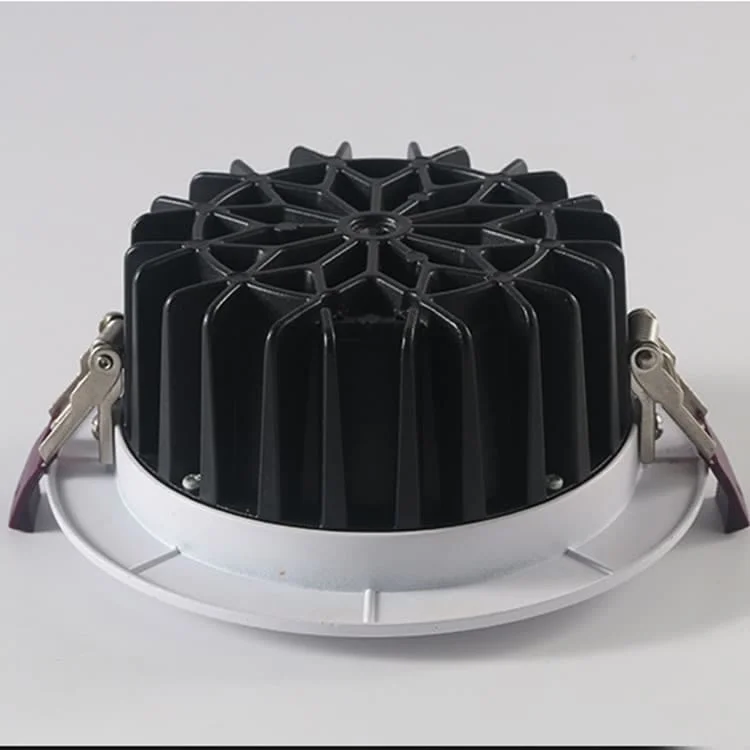

COB／SMD光源対応の大口径ダウンライト

型番	消費電力	インチ	寸法	埋込穴	光束	仕様書
HOYUWO-DL-15WN	15W±5%	4 インチ	Φ145*H62mm	Φ120mm	1350-1500lm	仕様書を請求する
HOYUWO-DL-20WN	20W±5%	5 インチ	Φ160*H62mm	Φ140mm	800-900lm	仕様書を請求する
HOYUWO-DL-30WN	30W±5%	6 インチ	Φ190*H62mm	Φ170mm	1000-1200lm	仕様書を請求する
HOYUWO-DL-40WN	40W±5%	8 インチ	Φ230*H75mm	Φ205mm	1350-1500lm	仕様書を請求する
HOYUWO-DL-50WN	50W±5%	8 インチ	Φ230*H85mm	Φ205-210mm	4500-5000lm	仕様書を請求する
HOYUWO-DL-40WN/9	40W±5%	9 インチ	Φ250*H75mm	Φ220mm-230mm	3600-4000lm	仕様書を請求する

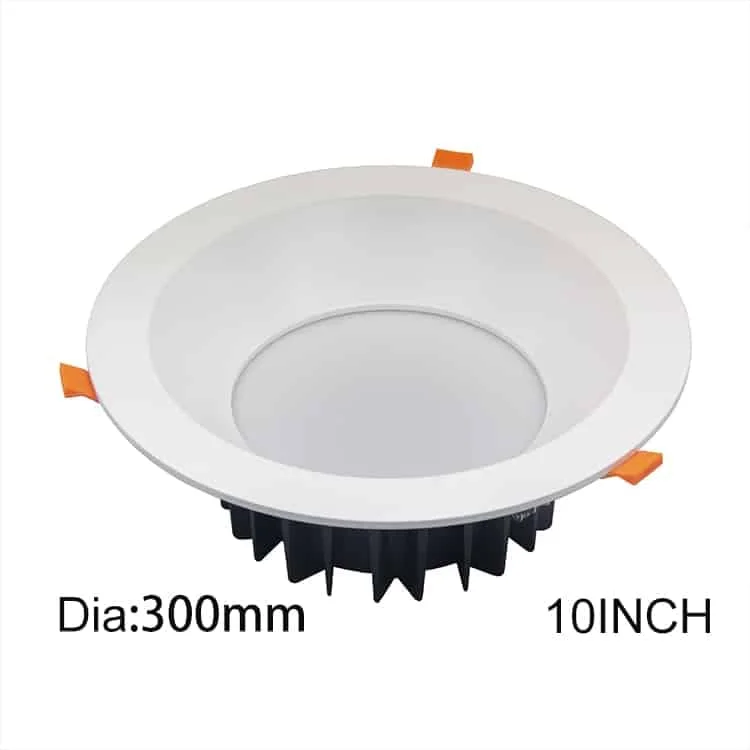

HOYUWO-DL-40WN/10	40W±5%	10 インチ	Φ300*H75mm	Φ240mm-280mm	3600-4000lm	仕様書を請求する

• 記載電源オプション：AC/DC 12V、24V、36V、48V、60V、72VDC。仕様をご確認ください。
• 非常用バックアップバッテリーキット
• 調光

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

浴室向けであれば、まずその設置点に対する器具と取付方法の適合性を確認します。計画に応じて、展示ケース、美術館、衣料品・家具・食品店、キッチン、寝室でも検討します。

対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

発注前にどの寸法を確認すればよいですか？

適合性は、Φ145*H62mmと記載されたHOYUWO-DL-15WNの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
